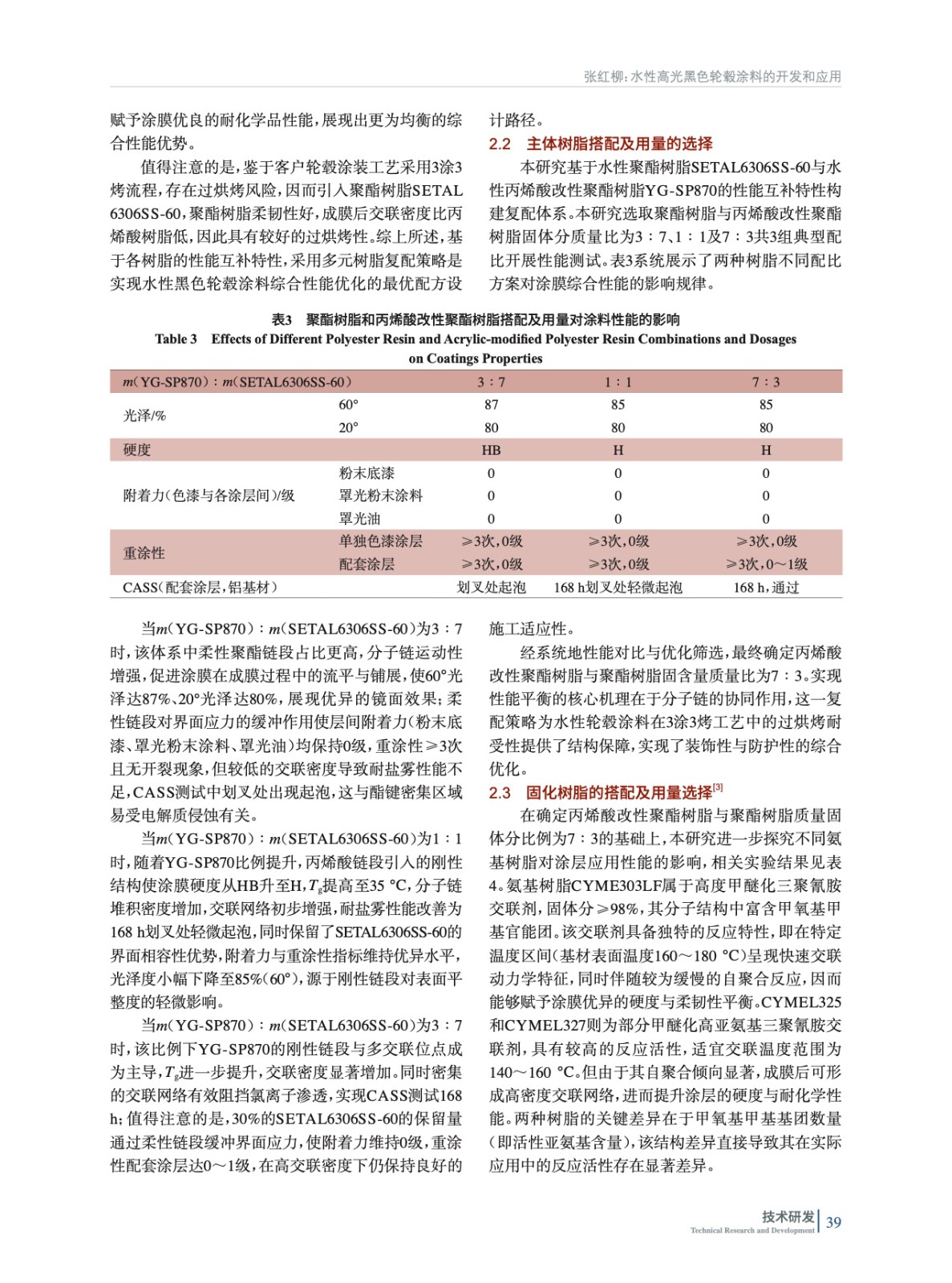

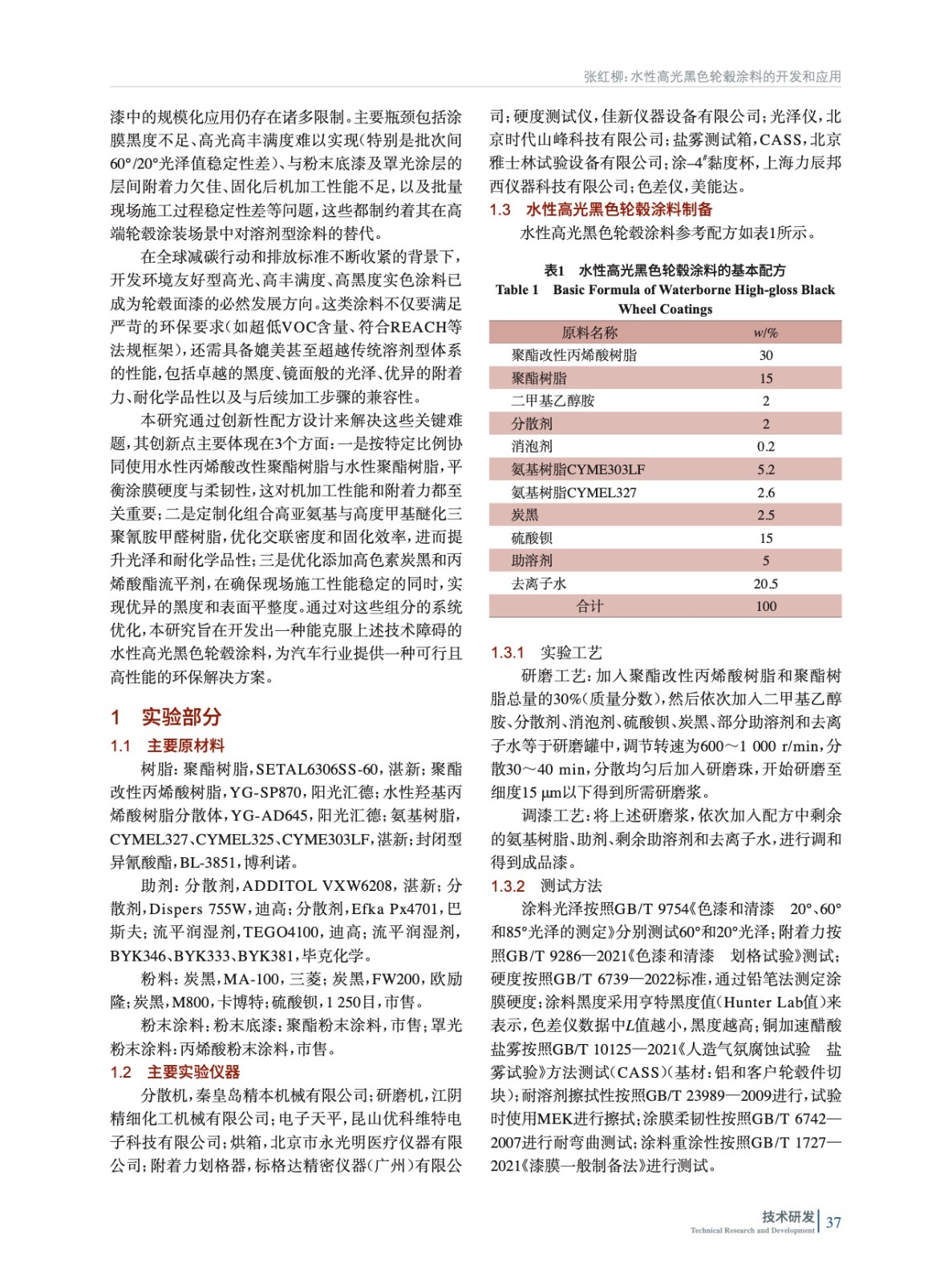

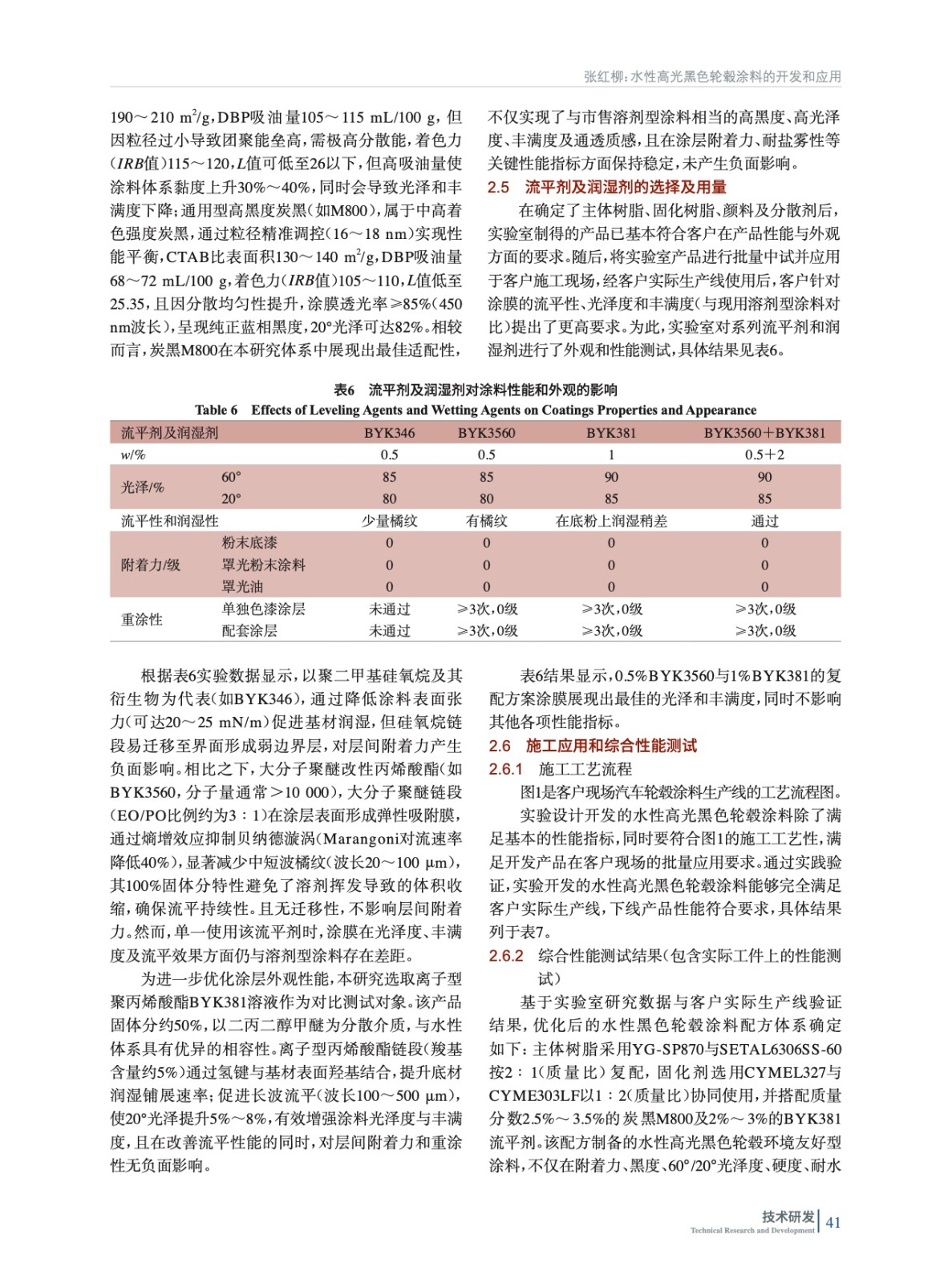

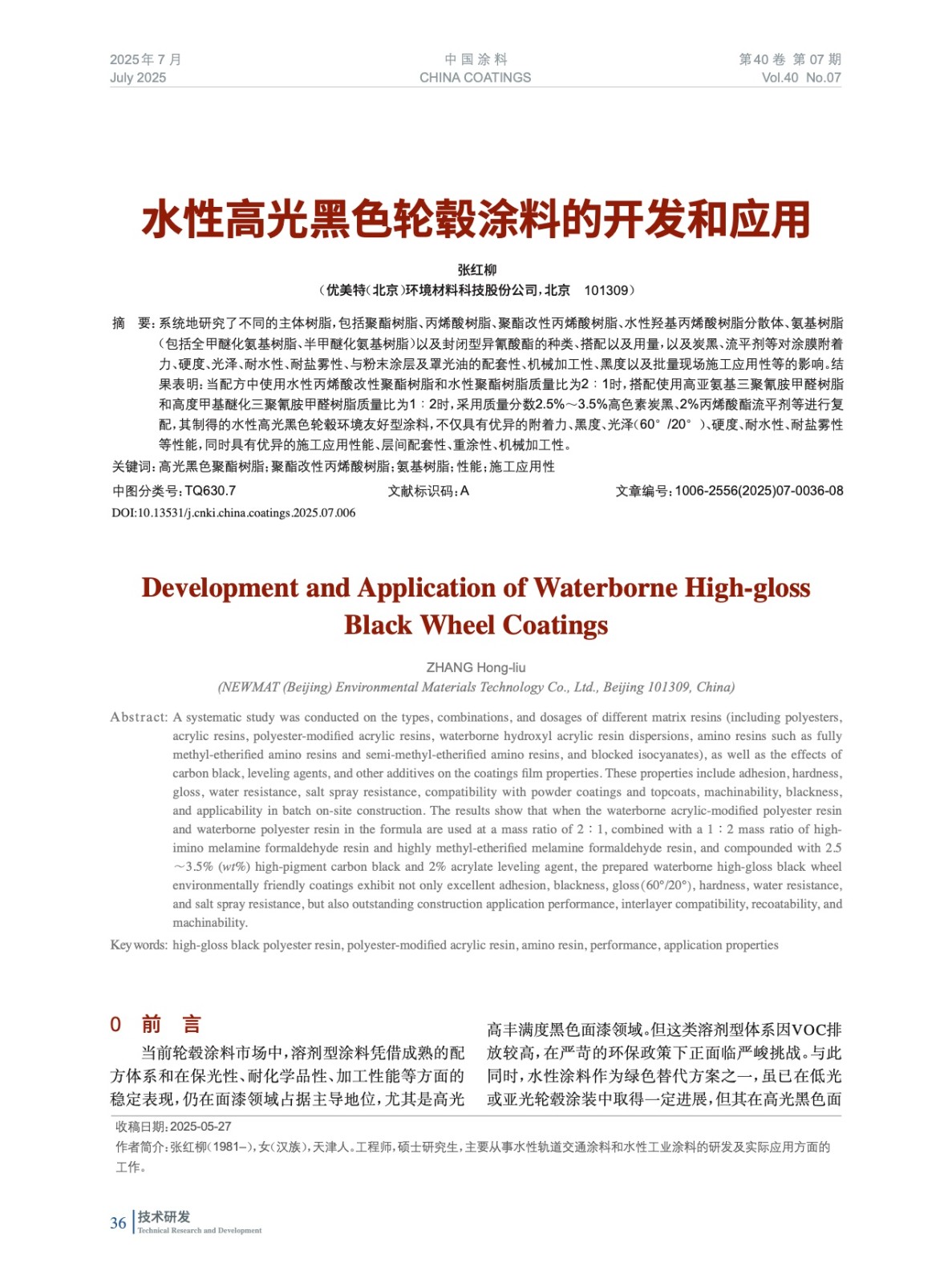

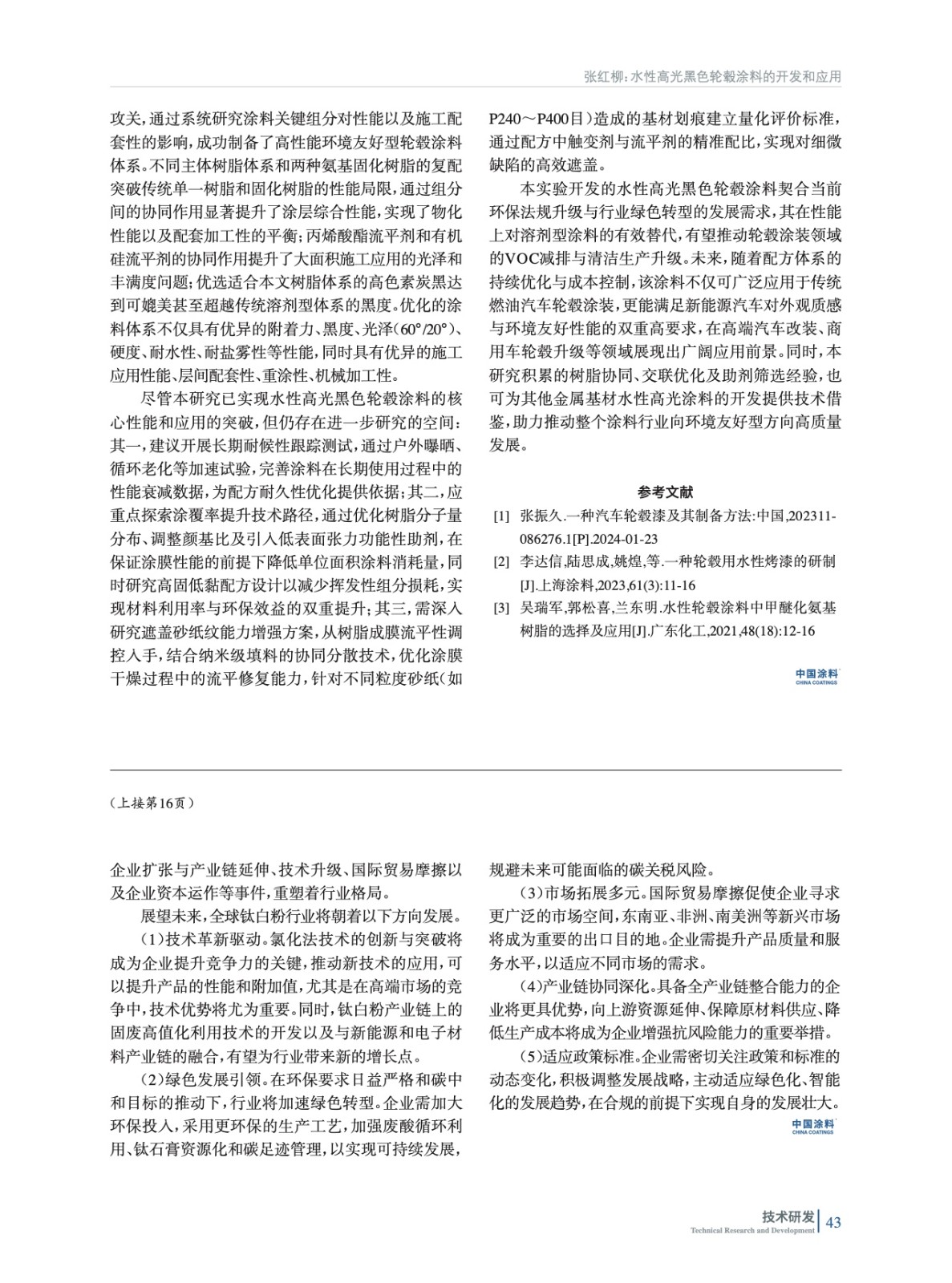

摘要：系統(tǒng)地研究了不同的主體樹(shù)脂，包括聚酯樹(shù)脂、丙烯酸樹(shù)脂、聚酯改性丙烯酸樹(shù)脂、水性羥基丙烯酸樹(shù)脂分散體、氨基樹(shù)脂（包括全甲醚化氨基樹(shù)脂、半甲醚化氨基樹(shù)脂）以及封閉型異氰酸酯的種類(lèi)、搭配以及用量，以及炭黑、流平劑等對(duì)涂膜附著力、硬度、光澤、耐水性、耐鹽霧性、與粉末涂層及罩光油的配套性、機(jī)械加工性、黑度以及批量現(xiàn)場(chǎng)施工應(yīng)用性等的影響。結(jié)果表明：當(dāng)配方中使用水性丙烯酸改性聚酯樹(shù)脂和水性聚酯樹(shù)脂質(zhì)量比為2∶1時(shí)，搭配使用高亞氨基三聚氰胺甲醛樹(shù)脂和高度甲基醚化三聚氰胺甲醛樹(shù)脂質(zhì)量比為1∶2時(shí)，采用質(zhì)量分?jǐn)?shù)2.5%～3.5%高色素炭黑、2%丙烯酸酯流平劑等進(jìn)行復(fù)配，其制得的水性高光黑色輪轂環(huán)境友好型涂料，不僅具有優(yōu)異的附著力、黑度、光澤（60°/20°）、硬度、耐水性、耐鹽霧性等性能，同時(shí)具有優(yōu)異的施工應(yīng)用性能、層間配套性、重涂性、機(jī)械加工性。
