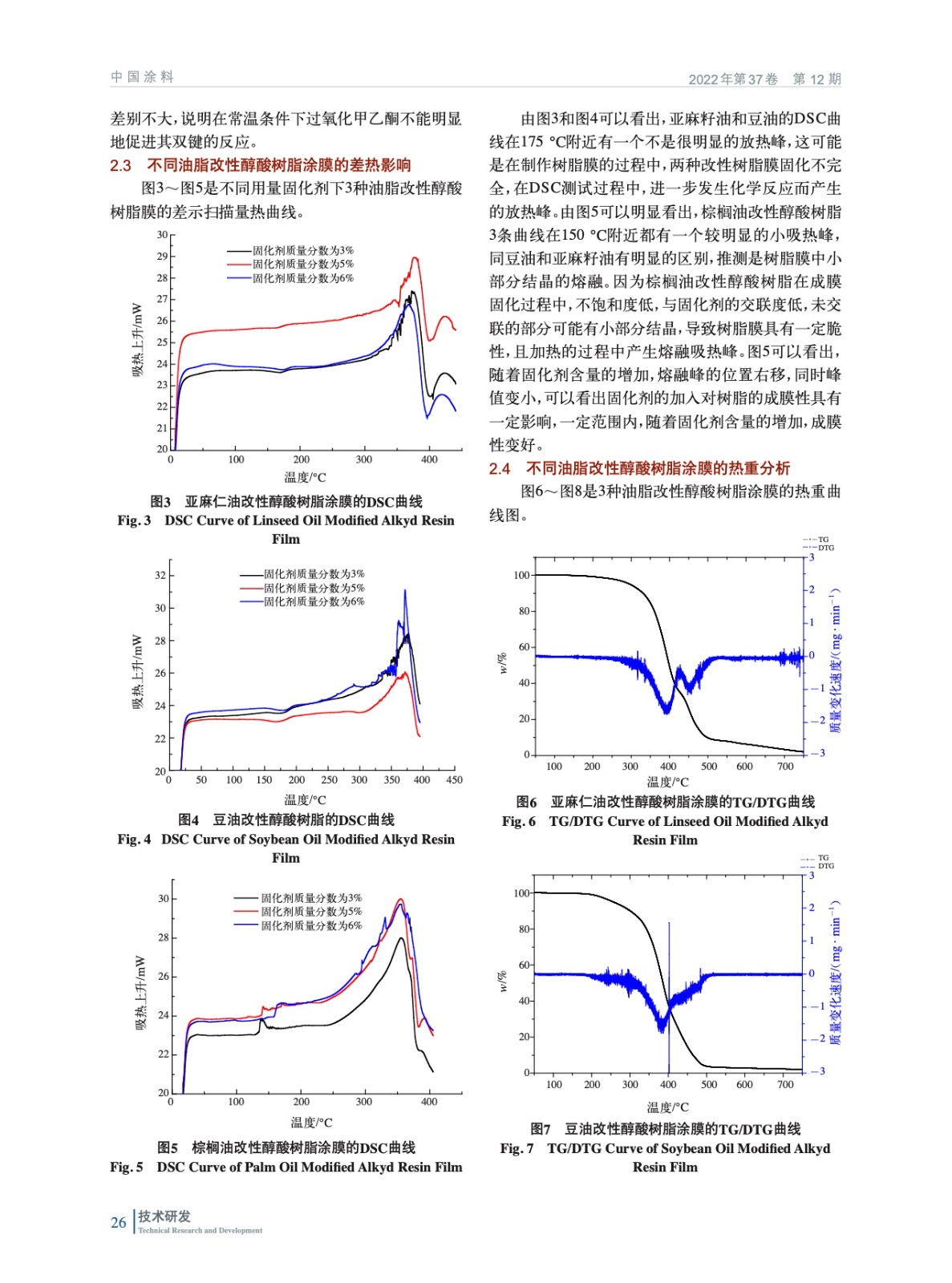

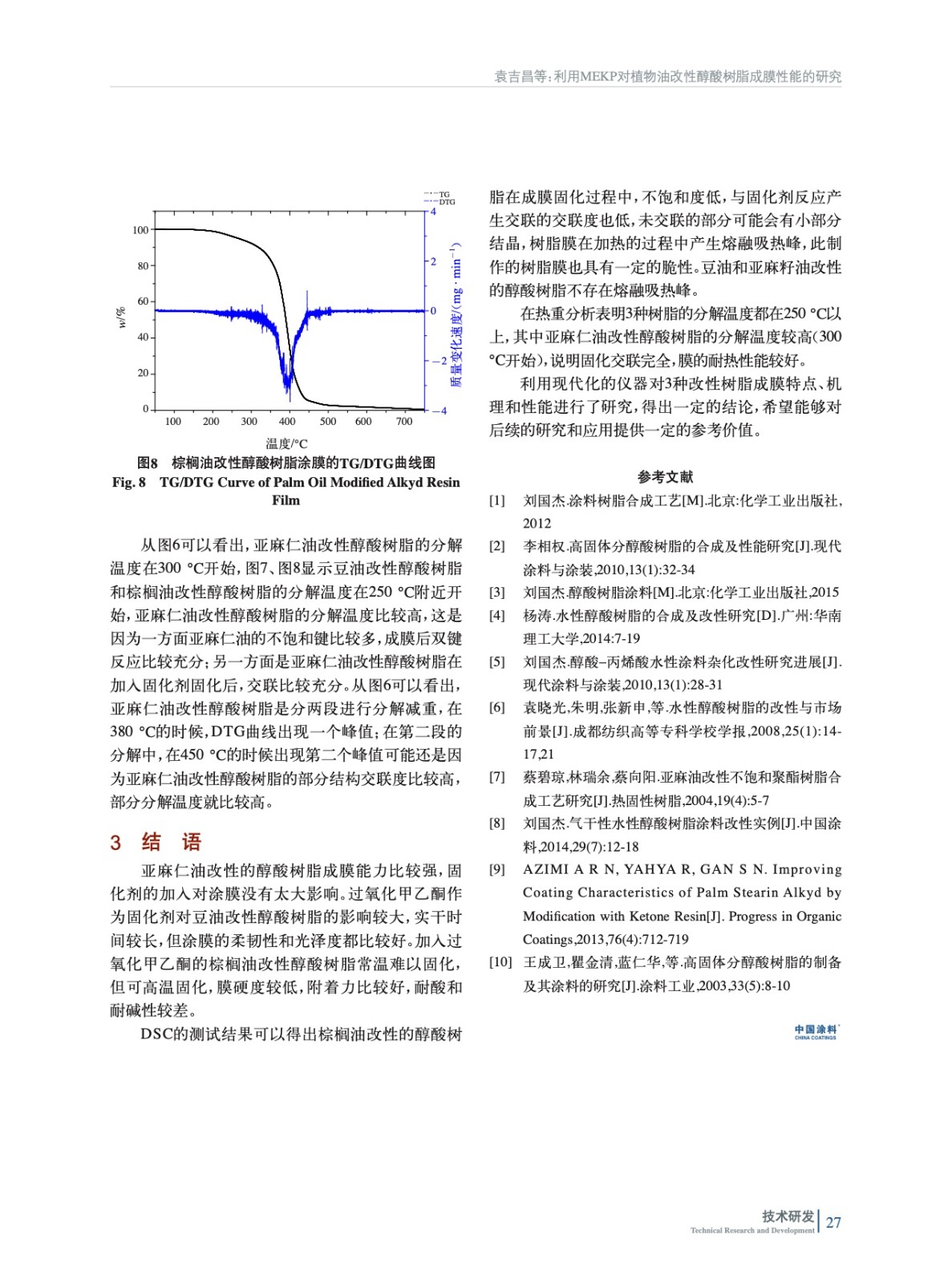

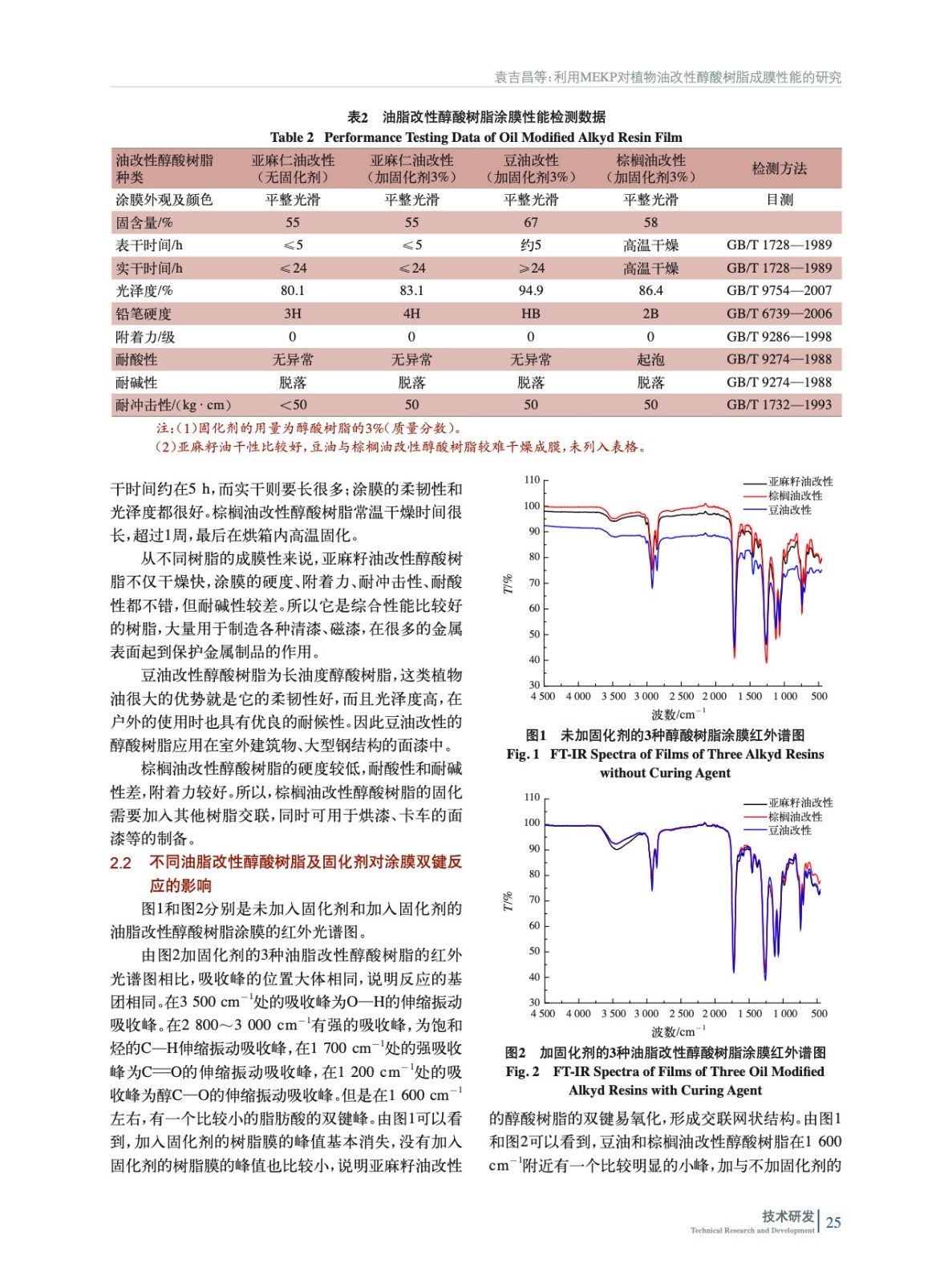

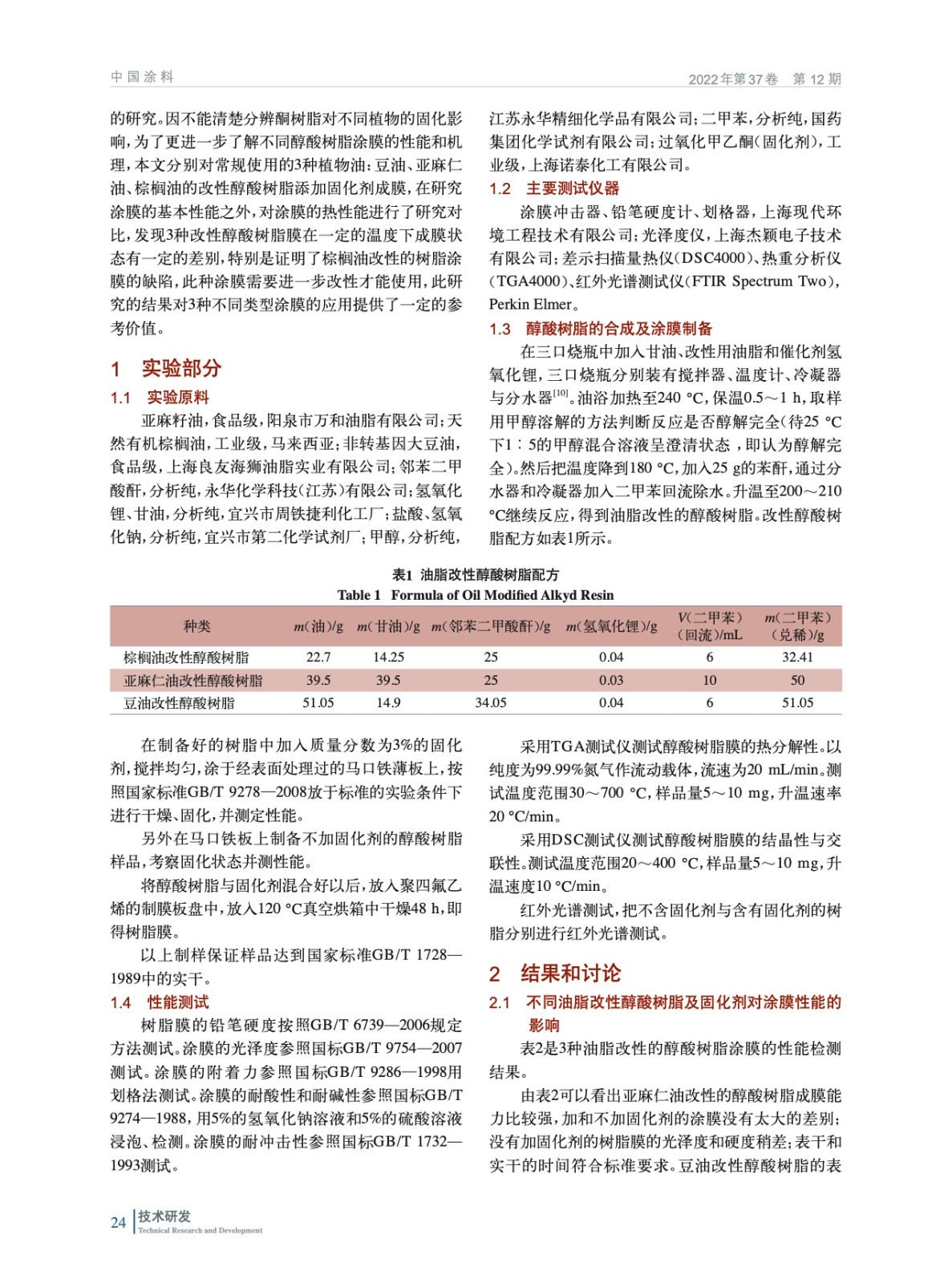

摘要：研究了基于亞麻籽油、豆油、棕櫚油相同油度（約52%～55%）植物油改性醇酸樹脂的成膜性能。利用過氧化甲乙酮（MEKP）作為固化劑，對醇酸樹脂涂膜在空氣中的時間、硬度、附著力、光澤度、沖擊強度、耐化學(xué)性和熱性能與未加固化劑的醇酸樹脂涂膜進(jìn)行了研究和比較。結(jié)果表明，過氧化甲乙酮對亞麻籽油和豆油改性的醇酸樹脂成膜性有一定的改善。通過熱重分析探測到亞麻籽油改性醇酸樹脂涂膜的分解溫度比較高，分解速度慢，耐熱性能更好。在差熱分析（DSC）的測試中發(fā)現(xiàn)棕櫚油改性醇酸樹脂涂膜的成膜的交聯(lián)度低，并且有小部分結(jié)晶，產(chǎn)生了熔融吸熱峰，驗證了棕櫚油改性醇酸樹脂的脆性。
