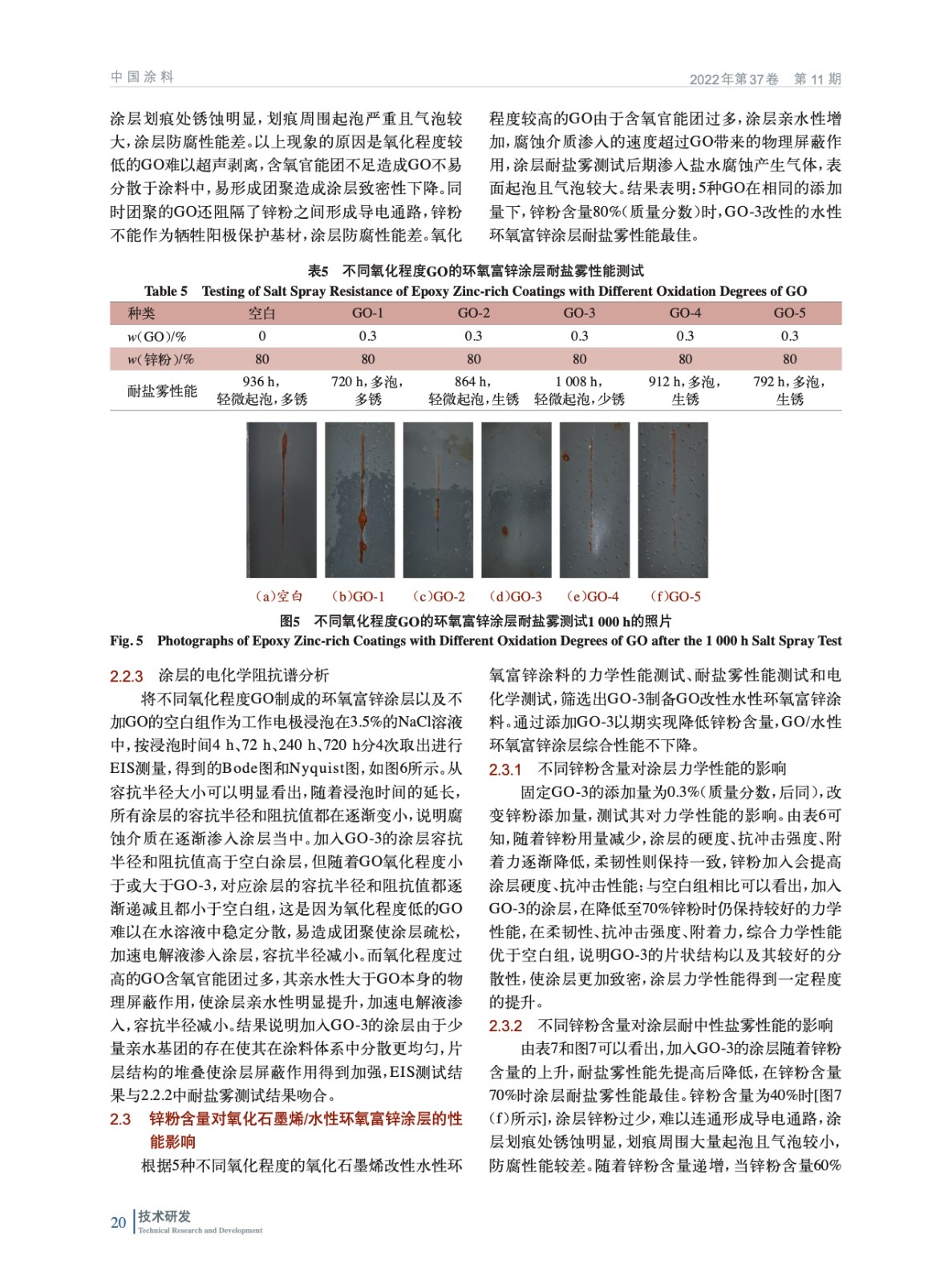

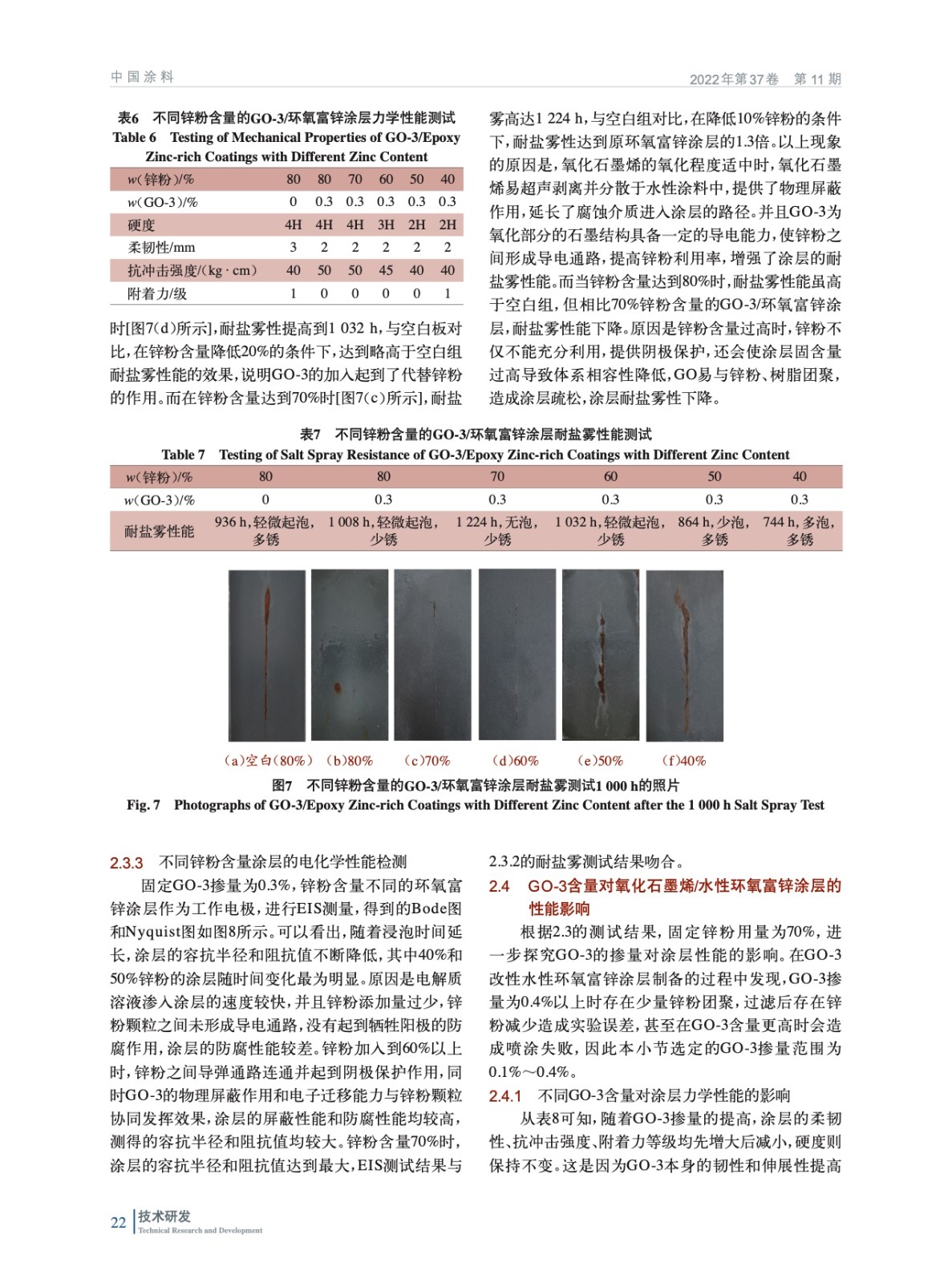

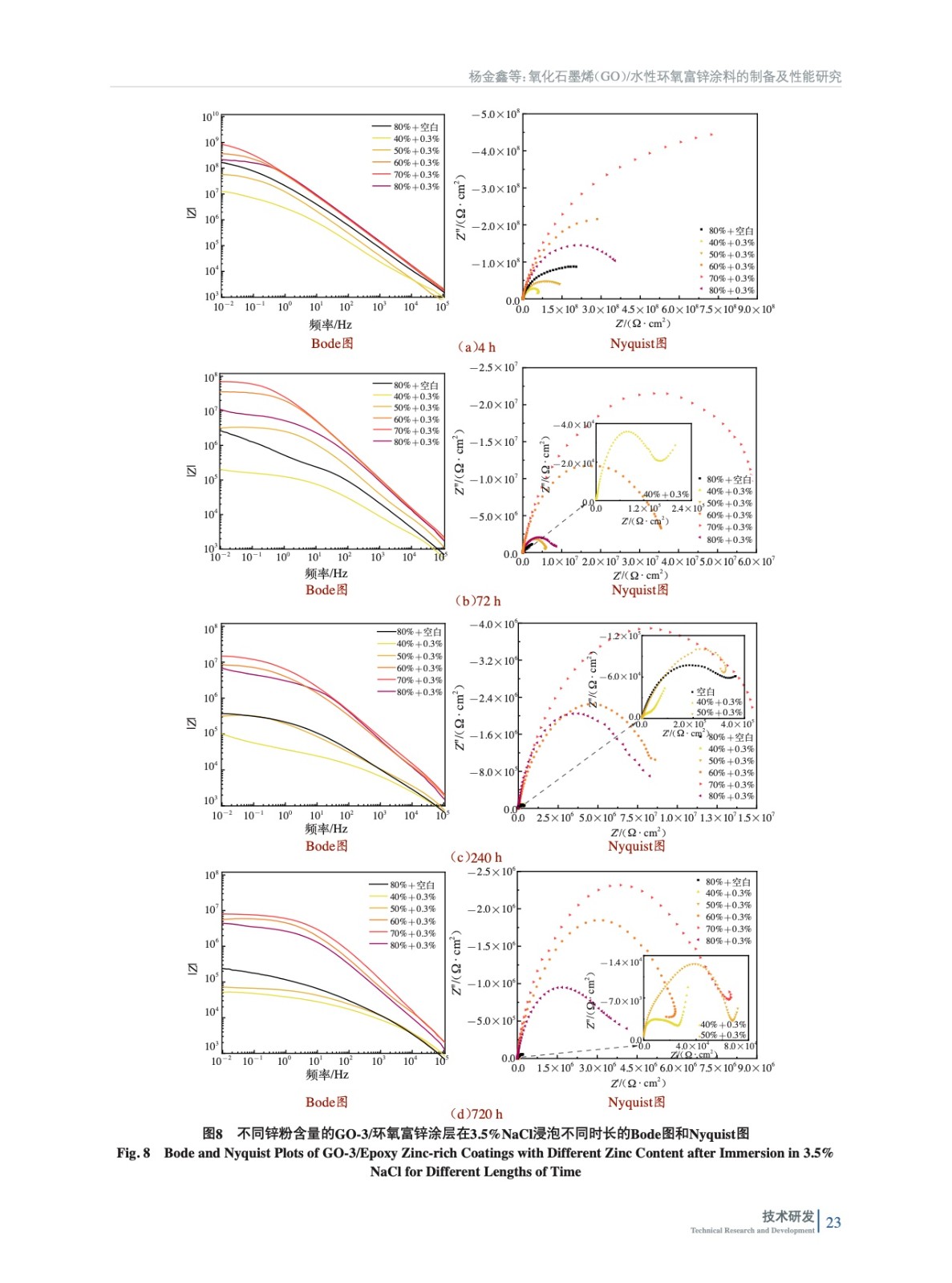

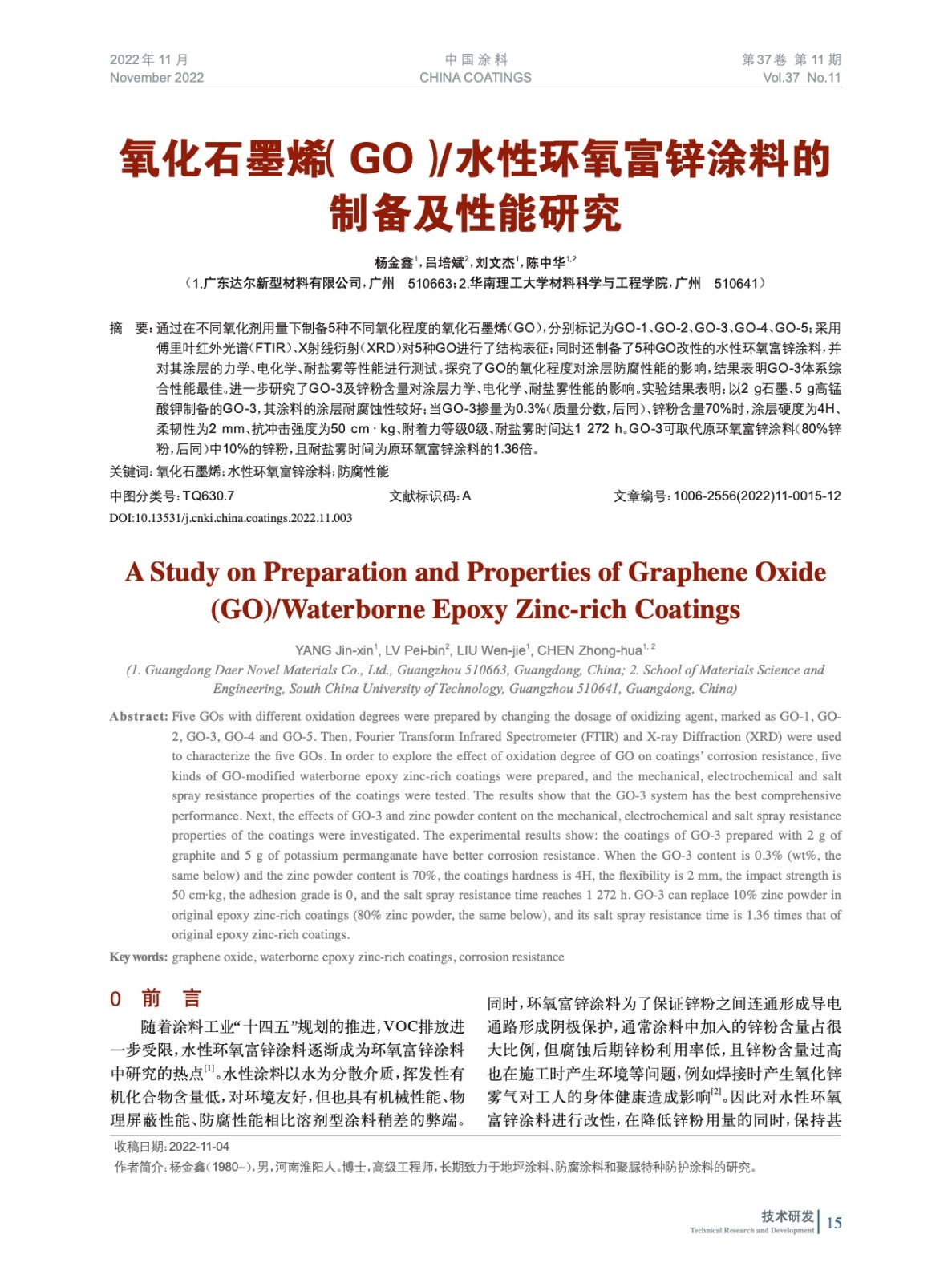

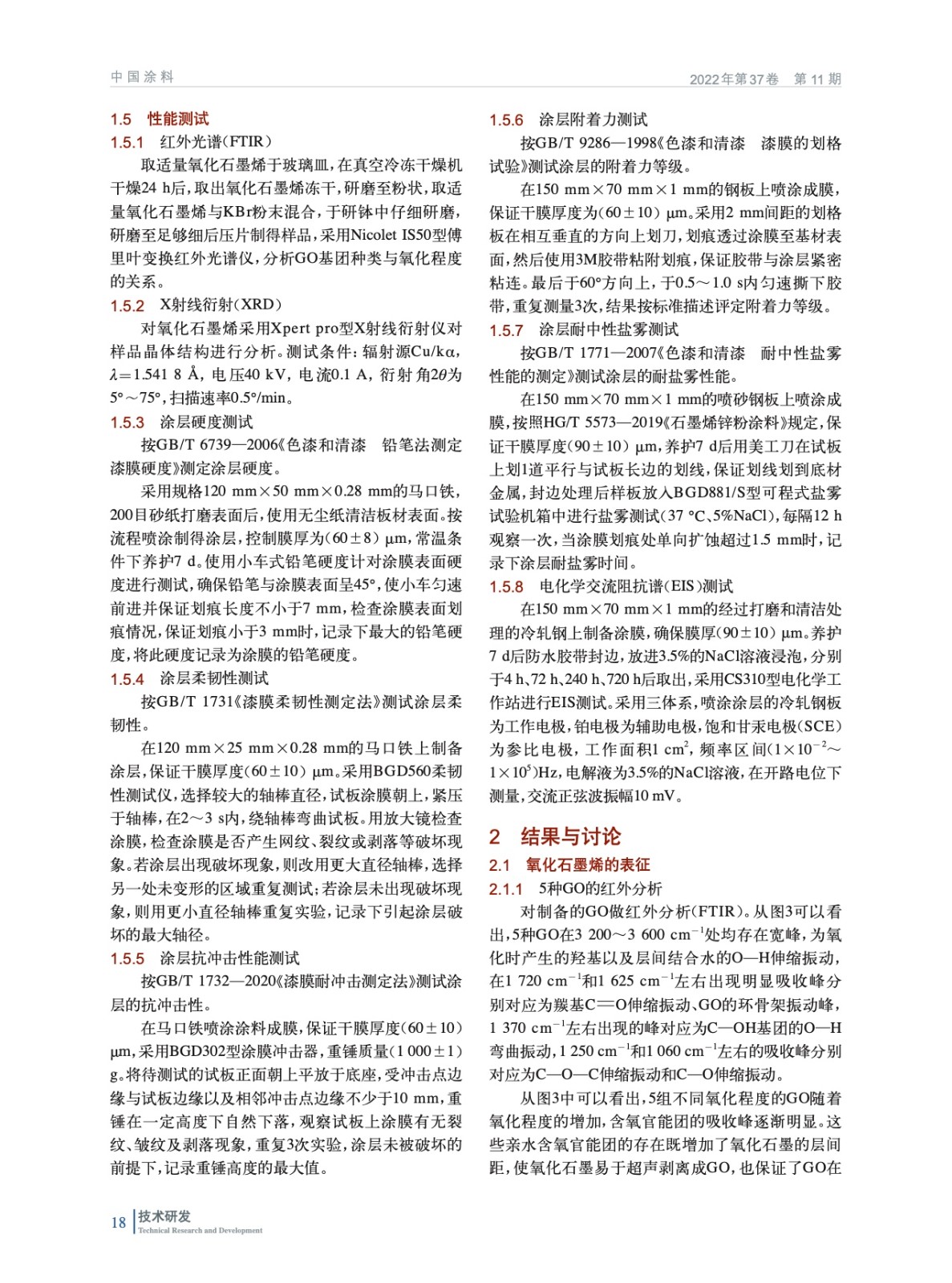

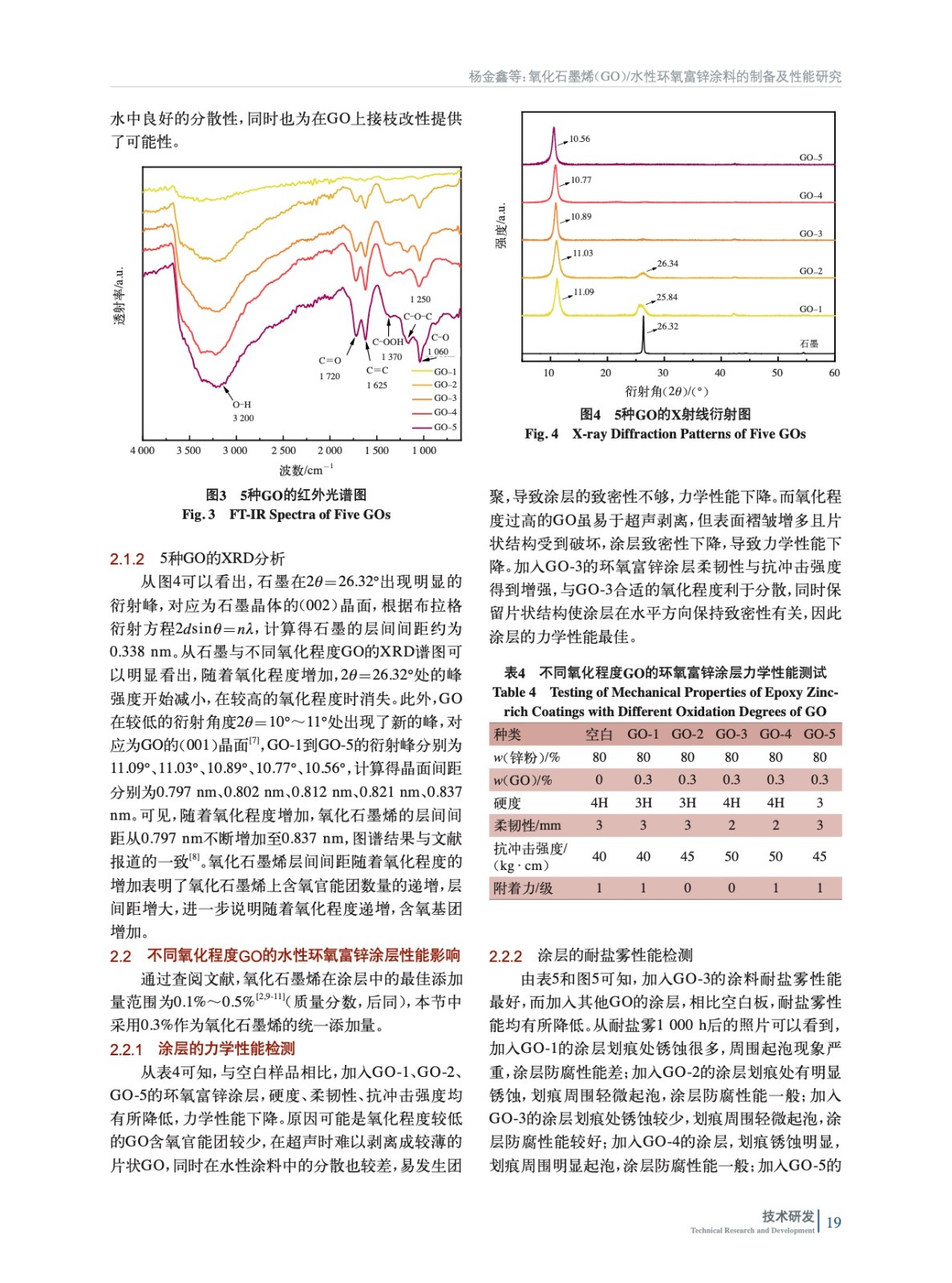

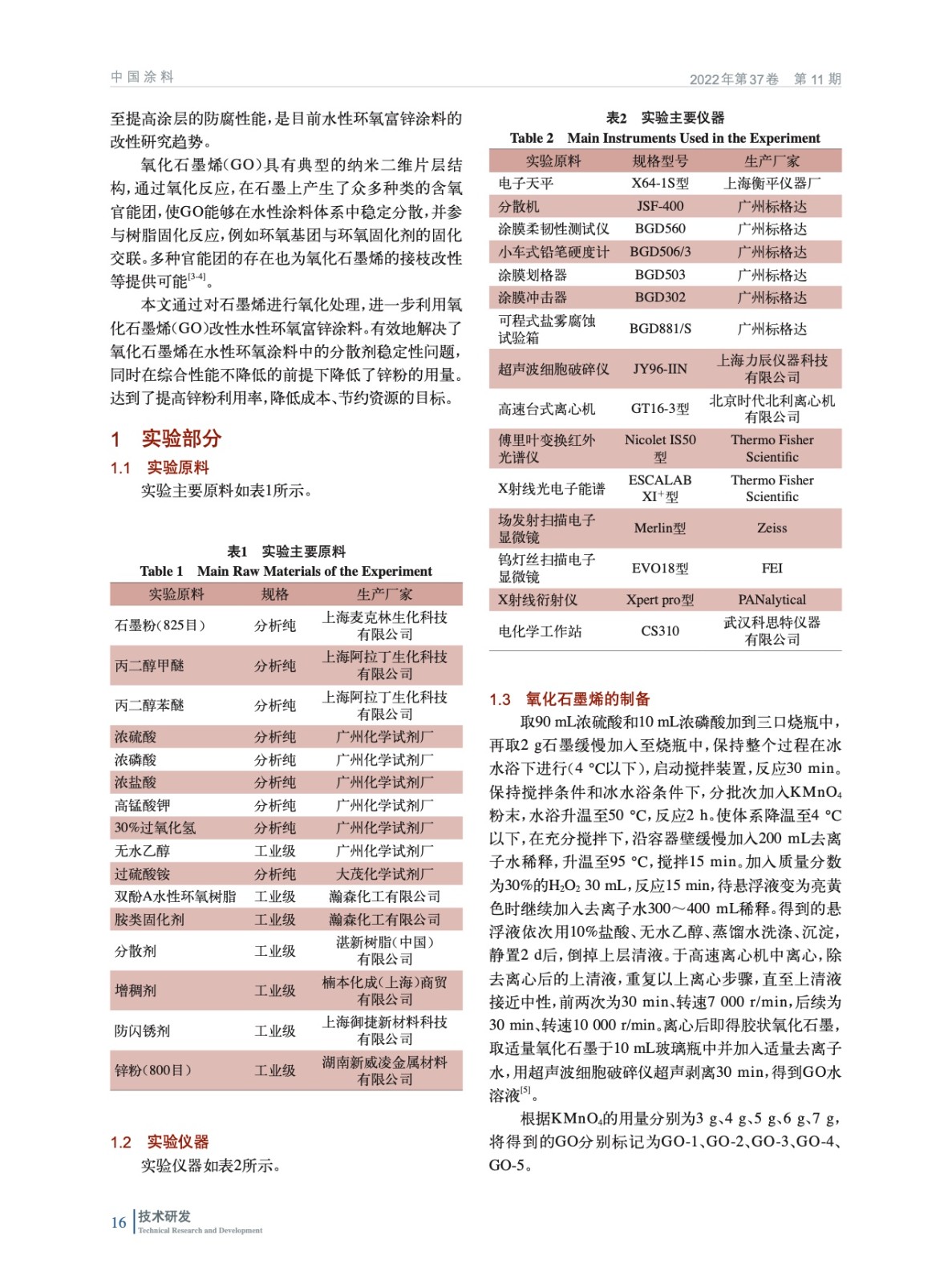

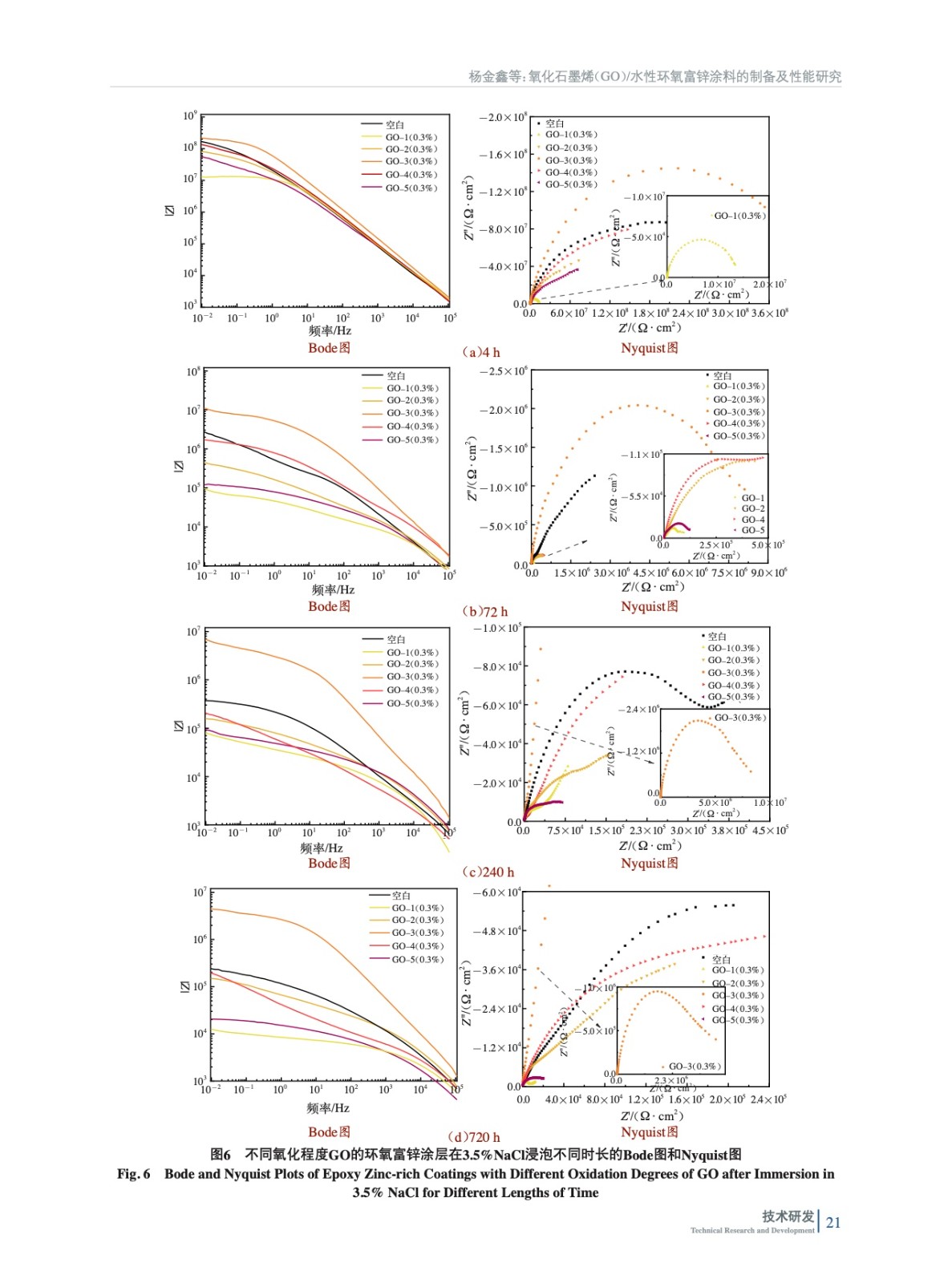

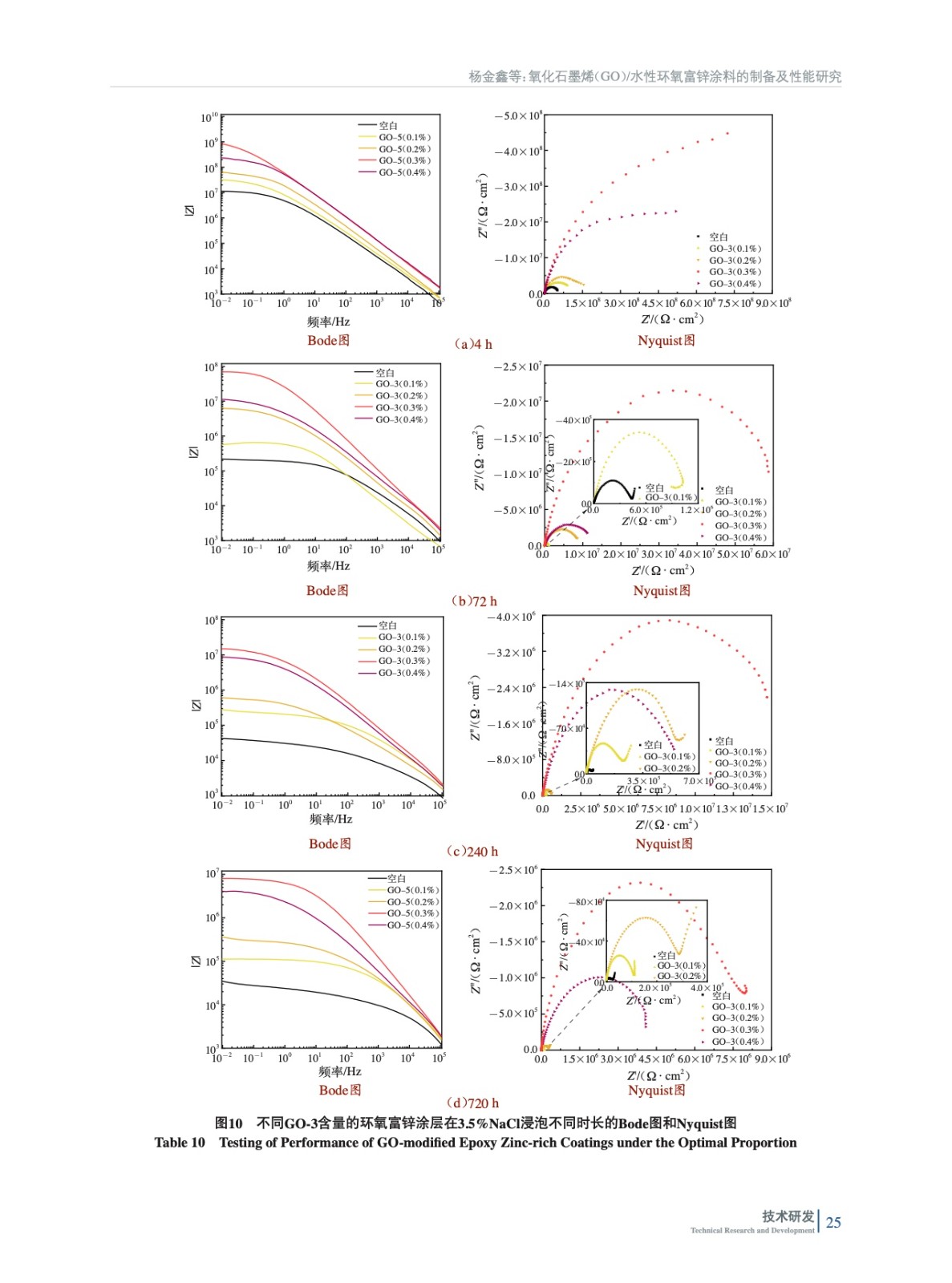

摘要：通過在不同氧化劑用量下制備5種不同氧化程度的氧化石墨烯（GO），分別標(biāo)記為GO-1、GO-2、GO-3、GO-4、GO-5；采用傅里葉紅外光譜（FTIR）、X射線衍射（XRD）對(duì)5種GO進(jìn)行了結(jié)構(gòu)表征；同時(shí)還制備了5種GO改性的水性環(huán)氧富鋅涂料，并對(duì)其涂層的力學(xué)、電化學(xué)、耐鹽霧等性能進(jìn)行測(cè)試。探究了GO的氧化程度對(duì)涂層防腐性能的影響，結(jié)果表明GO-3體系綜合性能最佳。進(jìn)一步研究了GO-3及鋅粉含量對(duì)涂層力學(xué)、電化學(xué)、耐鹽霧性能的影響。實(shí)驗(yàn)結(jié)果表明：以2 g石墨、5 g高錳酸鉀制備的GO-3，其涂料的涂層耐腐蝕性較好；當(dāng)GO-3摻量為0.3%（質(zhì)量分?jǐn)?shù)，后同）、鋅粉含量70%時(shí)，涂層硬度為4H、柔韌性為2 mm、抗沖擊強(qiáng)度為50 cm · kg、附著力等級(jí)0級(jí)、耐鹽霧時(shí)間達(dá)1 272 h。GO-3可取代原環(huán)氧富鋅涂料（80%鋅粉，后同）中10%的鋅粉，且耐鹽霧時(shí)間為原環(huán)氧富鋅涂料的1.36倍。
