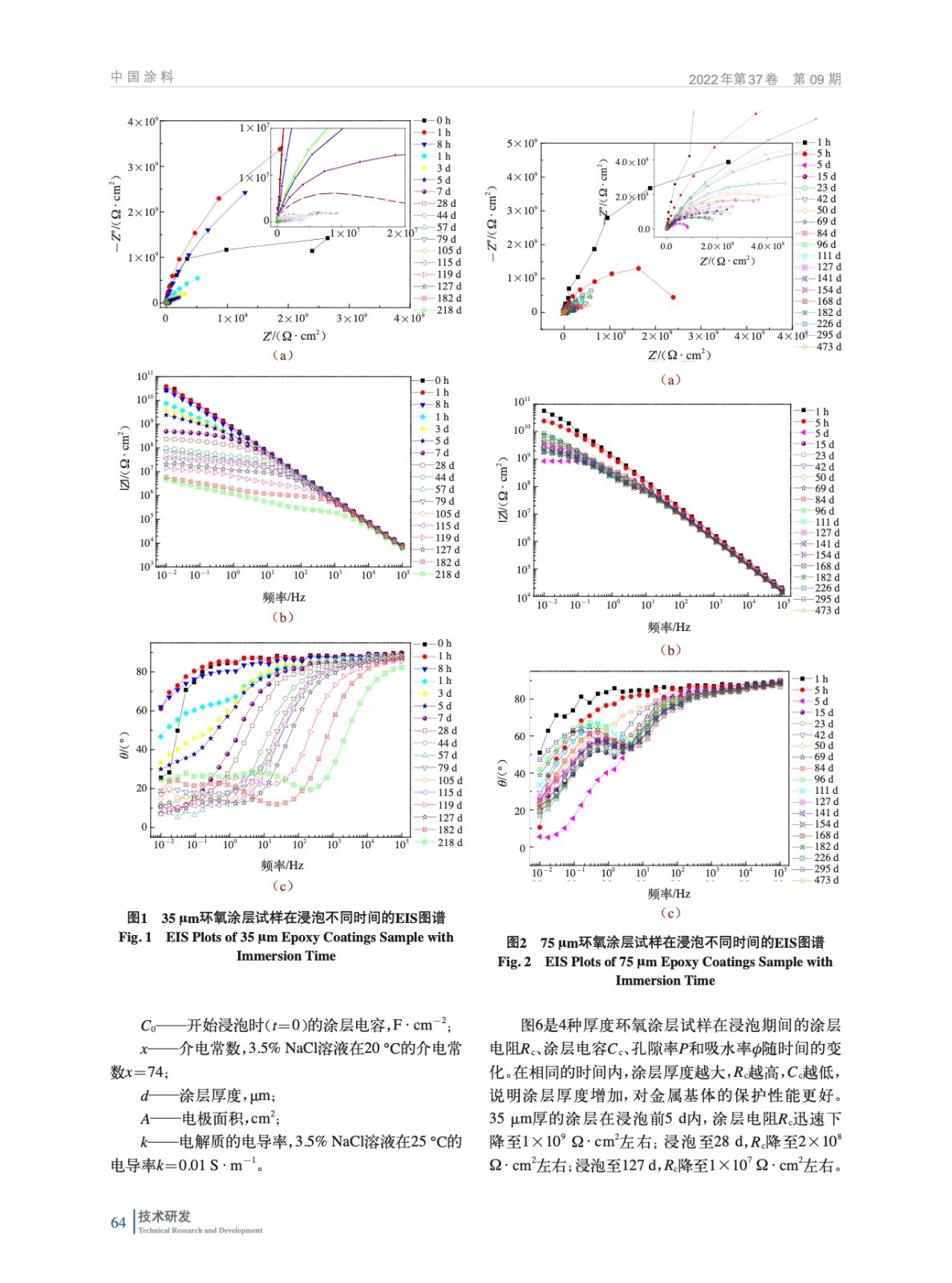

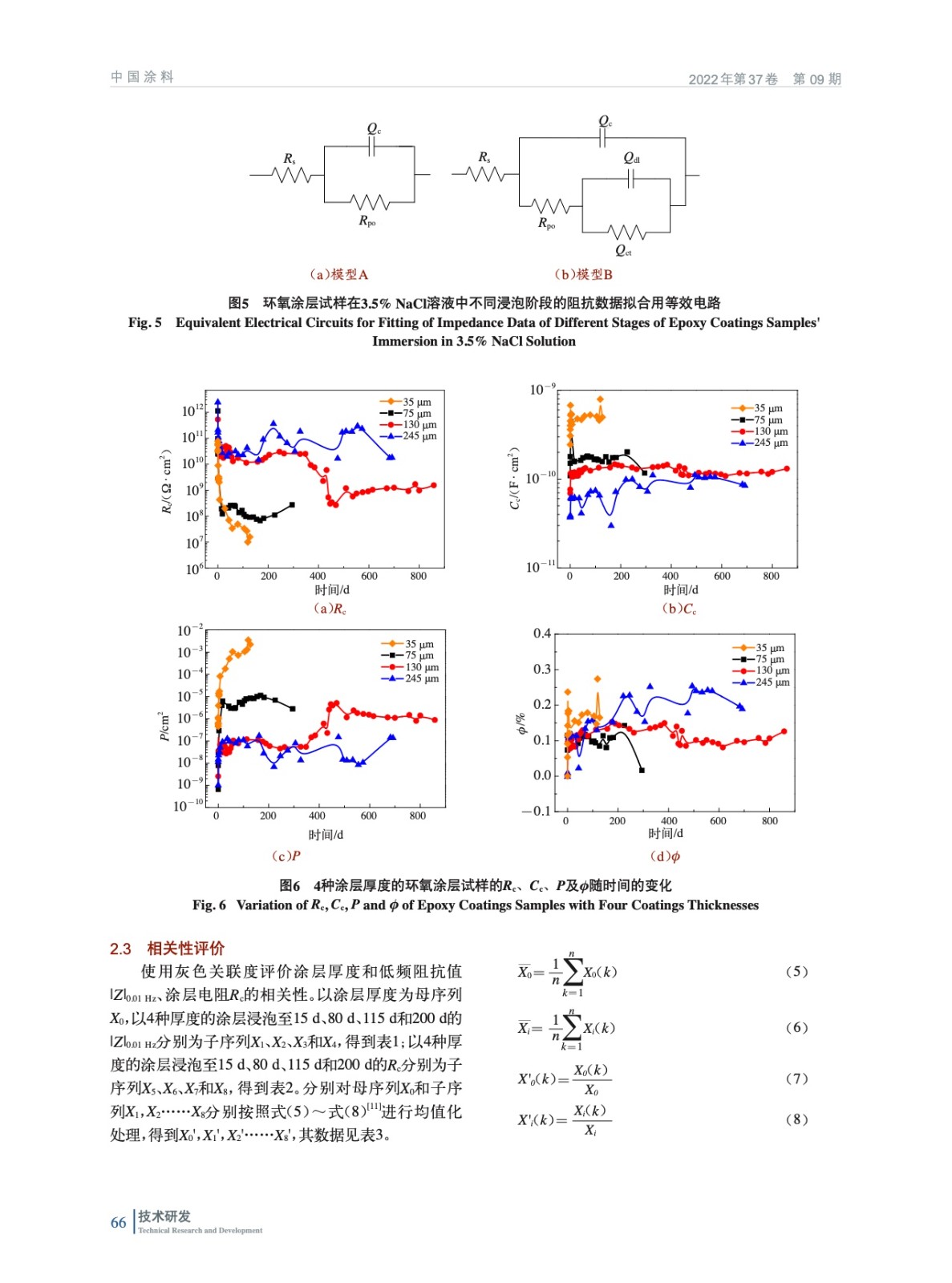

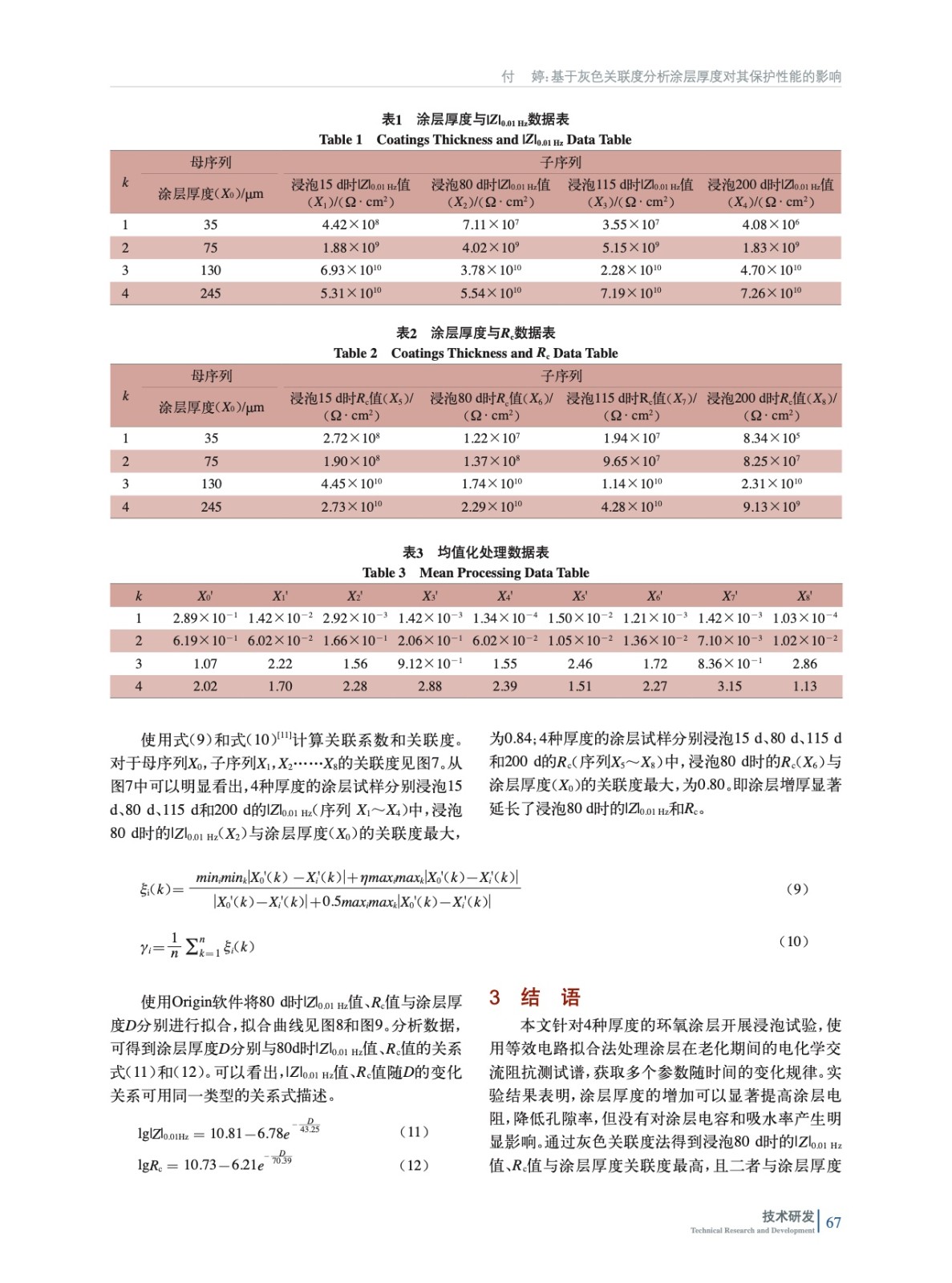

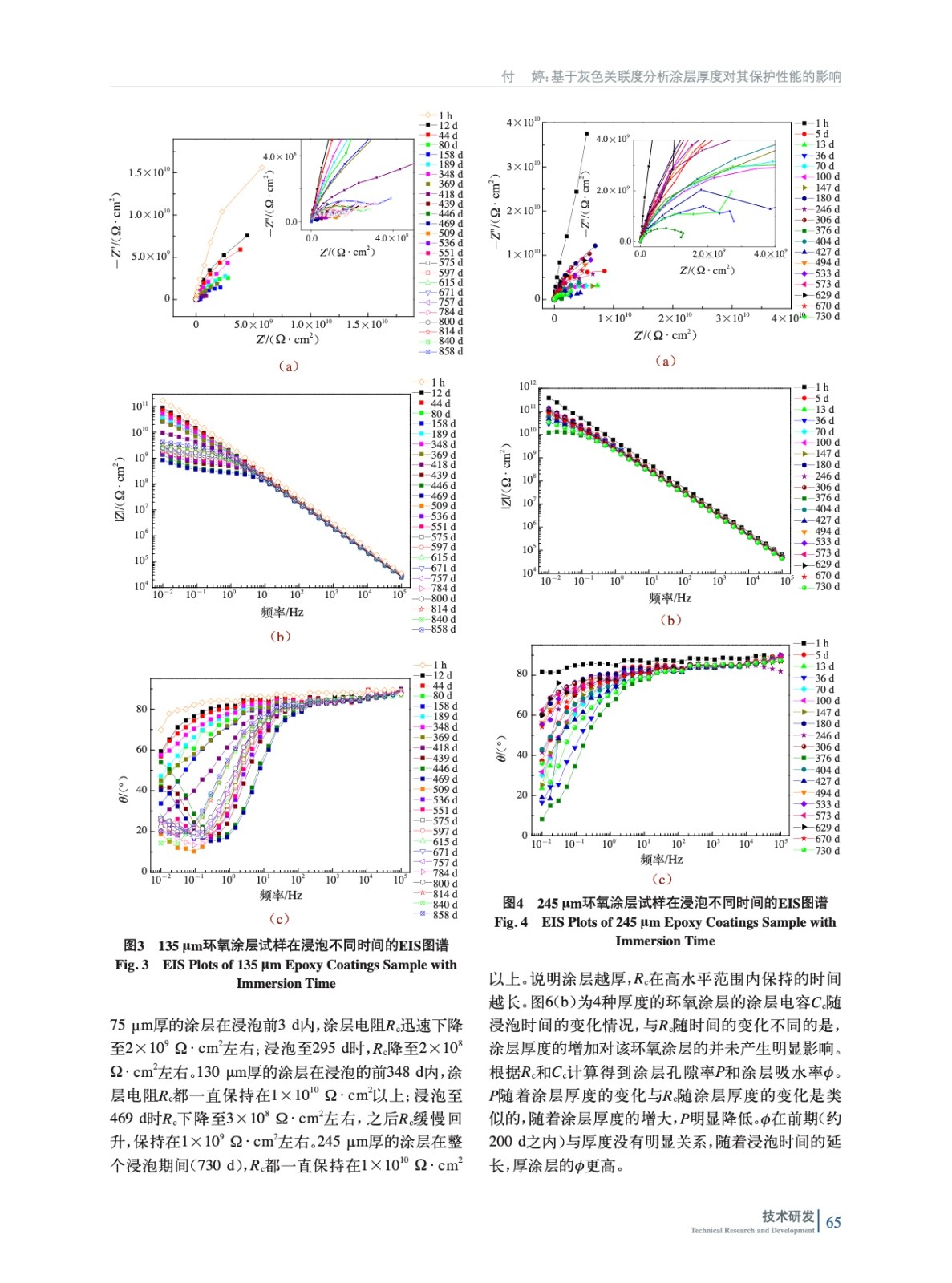

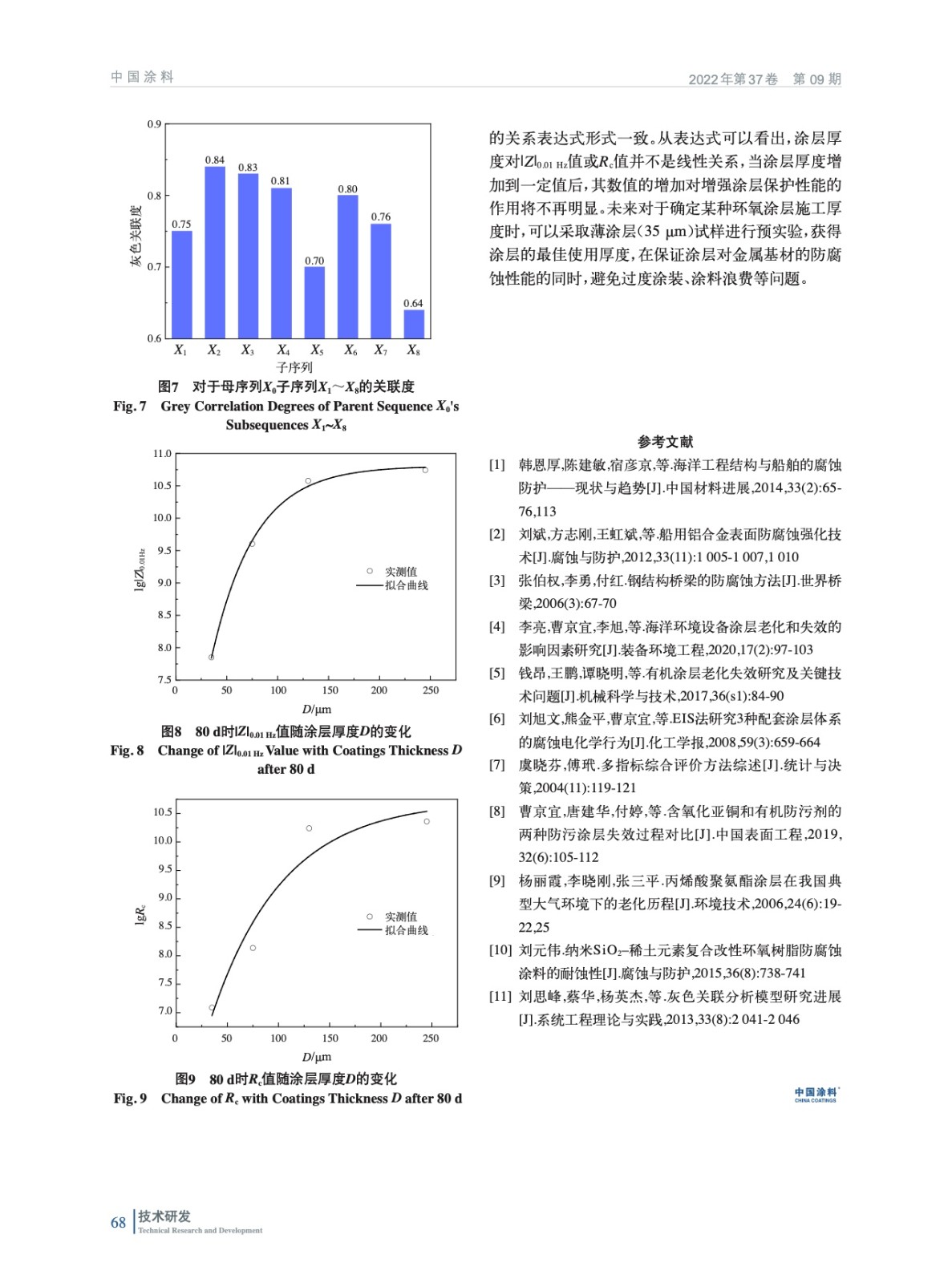

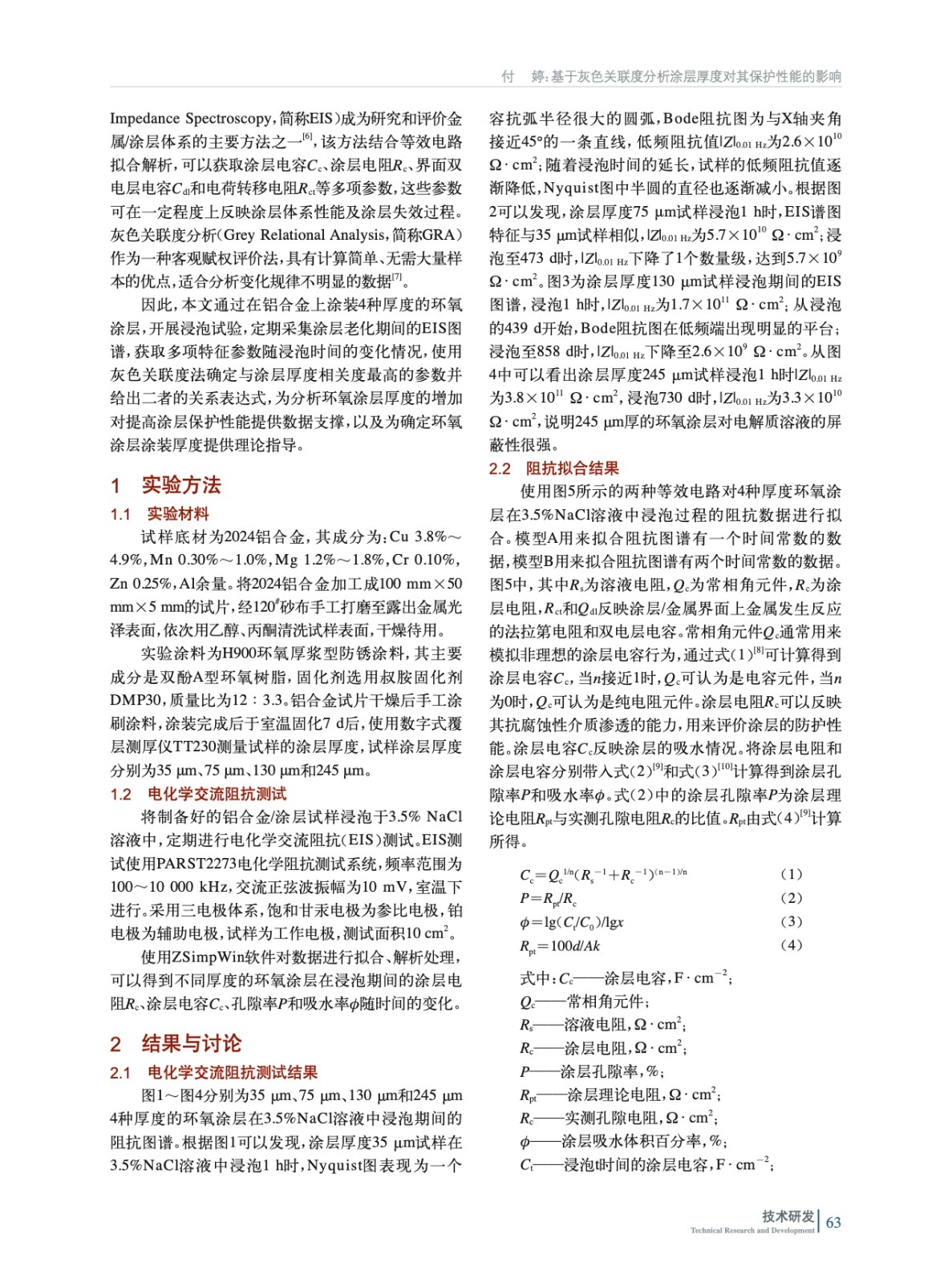

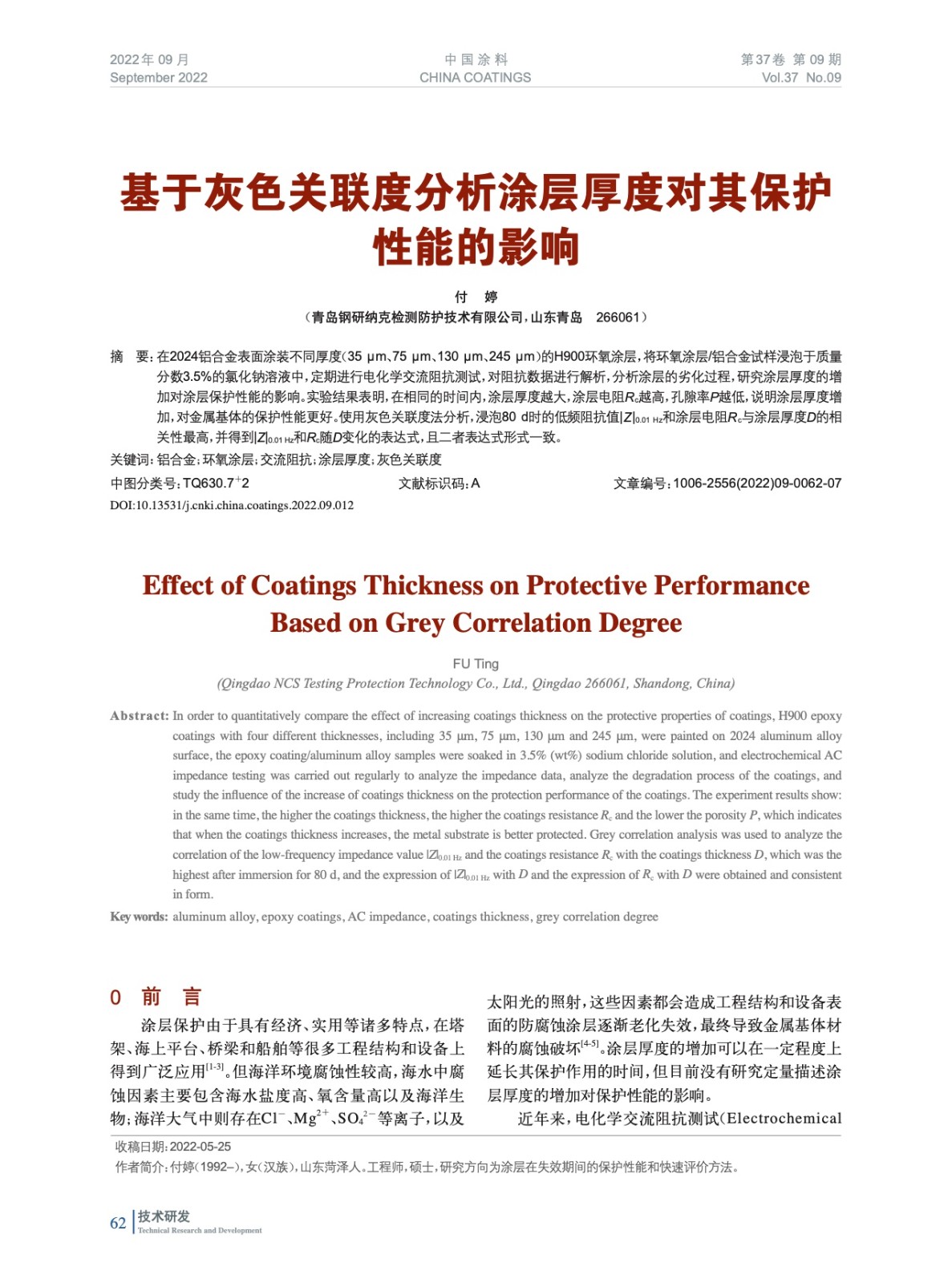

摘要：在2024鋁合金表面涂裝不同厚度的H900環(huán)氧涂層，將環(huán)氧涂層/鋁合金試樣浸泡于質(zhì)量分?jǐn)?shù)3.5%的氯化鈉溶液中，定期進(jìn)行電化學(xué)交流阻抗測(cè)試，對(duì)阻抗數(shù)據(jù)進(jìn)行解析，分析涂層的劣化過程，研究涂層厚度的增加對(duì)涂層保護(hù)性能的影響。實(shí)驗(yàn)結(jié)果表明，在相同的時(shí)間內(nèi)，涂層厚度越大，涂層電阻Rc越高，孔隙率P越低，說明涂層厚度增加，對(duì)金屬基體的保護(hù)性能更好。
